HLD-5000D

コーデック遅延 20msec の
驚異的な超低遅延を実現

  • 超低遅延コーデック 20msec(当社デコーダHLD-5000E対向時)
  • 1/3U のコンパクトな筐体
  • HEVC/H.265 4K、2K 対応&MPEG-2 対応、4K/59P

導入事例

遠隔医療
放送
ドローン撮影
遠隔施工
FA(工場生産自動化)
港湾・コンテナ荷役用クレーン操作

伝送ソリューション

光通信 遅延ほぼゼロ。超低遅延での伝送が可能です。
■最大通信速度 750Mbps ■最大通信距離 300m ■免許不要、電波障害なし

無線通信 4.9GHz帯利用により長距離且つ高レートな伝送が可能です。
■1:Nの中近距離、1:1の長距離に対応 ■1:1の長距離は20Km以上で100Mbps ■ダイバーシティの利用可能

IP伝送 専用線や広帯域ネットワークサービス等を利用したIP伝送が可能です。
■PPPoE対応 ■FEC対応 ■IPv4/v6対応

仕様

項目 デコーダユニット(HLD-5000D)
モード(複合方式) HEVC/H.265 AVC/H.264 MPEG-2
映像 出力 12G/3G/HD-SDI(出力BNC端子 x 2)
12G-SDI : SMPTE ST 2082-1, 3G-SDI : SMPTE424M, HD-SDI : SMPTE292M
復号方式 H.265(ISO/IEC 23008-2 HEVC) MPEG-4 AVC/H.264(ISO/IEC 14496-10) MPEG-2 Video(ISO/IEC 13818-2)
GOP構造 P only, Long GOP
クロマフォーマット 420/422
映像フォーマット 3840 x 2160P@59.94Hz
1920 x 1080P@59.94Hz
1920/1440 x 1080i@59.94Hz
1280 x 720P@59.94Hz
1920/1440 x 1080i@59.94Hz
1280 x 720P@59.94Hz
1920/1440 x 1080i@59.94Hz
1280 x 720P@59.94Hz
720 x 480i@59.94Hz
プロファイル/レベル Main 10@L5.1 Main Tier,
Main @L5.1 Main Tier
H.264 High422(8bit/10bit)/Main Profile Level4.1 MPEG-2 MP@HL, 422P@HL,
MP@H-14, 422P@H-14, SP@ML
復号制御モード CBR
音声 出力 SDIエンベデッドオーディオ
仕様 Linear PCM(2PES/8ch + 8ch対応) : SMPTE302M(16bit/20bit/24bit)
MPEG-1 Audio layer Ⅱ(2PES/2ch + 2ch対応)
MPEG-2 AAC-LC(2PES/6ch + 6ch対応)
トランスポートストリーム ストリーム形式 MPEG-2 TS(188/204byte)
入力 DVB-ASI入力(BNC端子 x 1)
ビットレート 最大200Mbps(CABAC最大180Mbps) 最大200Mbps(CABAC最大60Mbps) 最大200Mbps
ネットワーク 入出力 100BASE-TX/1000BASE-T x 2
RTP/UDP/IP(SMPTE ST 2022-2:2007, RFC3550)
IPv4/IPv6対応
ユニキャスト/マルチキャスト対応
PPPoE
FEC(SMPTE ST 2022-1:2007)
制御 パネル制御 ステータス簡易表示,及びプリセットデータロード(最大5プリセットまで)
外部制御 ネットワーク経由HTTP Web制御
入力信号 GenLock対応
監視 SNMP v2
その他 重量 約1.6kg
入力電源 DC12V(11-18V), AC変換アダプタ添付
外形寸法 1/3U(H:43mm W:146mm D:345mm)(突起部を除く)
温度条件 0~50°C(低温起動を除く/結露なきこと)
オプション ラックマウントキット(T・B・D)
消費電力 100W
最新バージョン 1.0.17(2024.08.01リリース) ※アップデートをご希望の際にはお問い合わせください
※最終更新日2024.08.06
※記載されている会社名、製品名は一般的に各社の商標または登録商標です。
※製品の仕様・外観は予告なく変更されることがあります

付属品・オプション

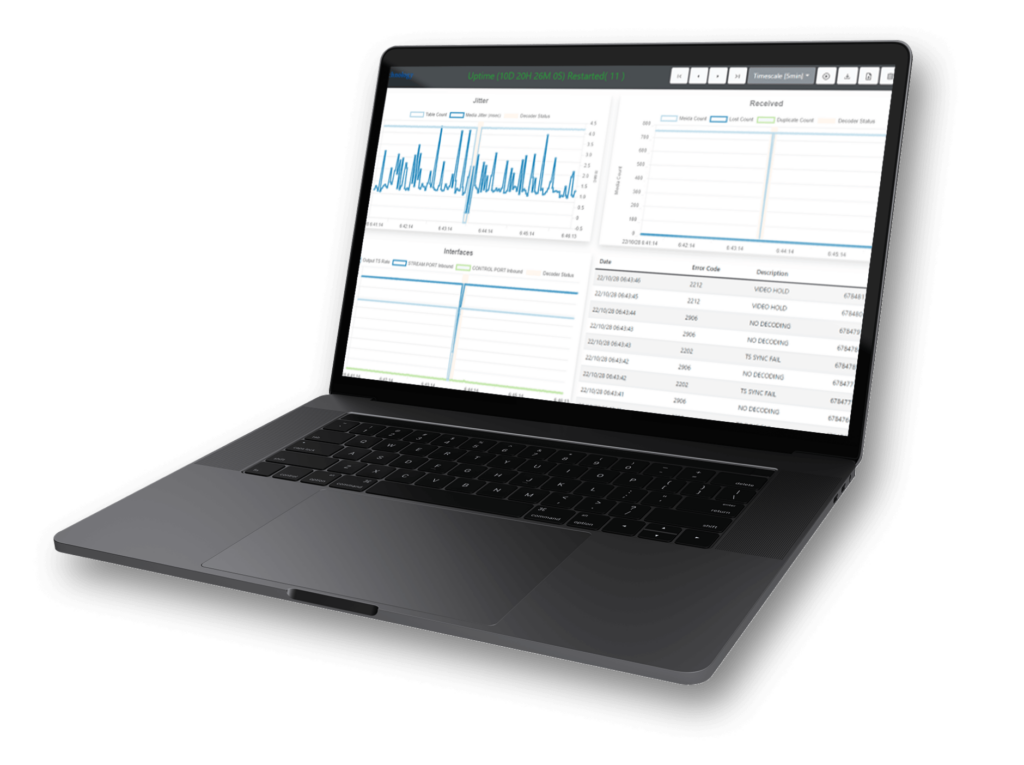

HLD Watcher(映像伝送状況)
