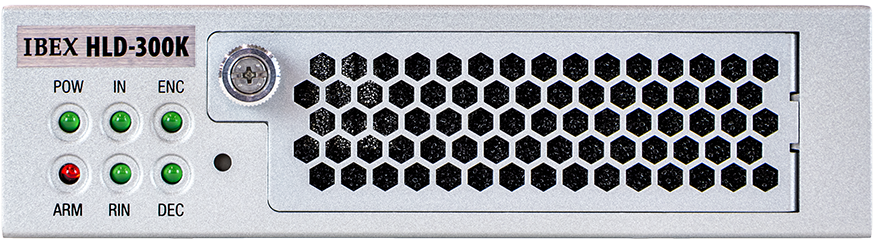

無人化施工に特化した超低遅延対応H.264コーデック
- 超低遅延コーデック 10msec（対向にて使用時）
- 優れた耐震性能により建機搭載に対応
- フィルタ実装により映像をシャープに補正
- エンコーダとデコーダをモード切替により予備機削減
- HLD-300K独自機能である、43msec遅延MLDモードを搭載し、より低帯域でも映像伝送可能
導入事例
仕様
| 項目 | エンコーダモード | デコーダモード | ||||
|---|---|---|---|---|---|---|
| 映像 | 入出力 | BNC端子 x 1をモード切替で使用 エンコーダモード（SDI入力 x 1) ・HD : SMPTE292M ・SD : SMPTE259M |
入出力 | BNC端子 x 1をモード切替で使用 デコーダモード（SDI出力 x 1) ・HD : SMPTE292M ・SD : SMPTE259M |
||
| 符号化方式 | MPEG-4 AVC/H.264(ISO/IEC 14496-10) | |||||
| GOP構造 | P only, Long GOP | |||||
| クロマフォーマット | 420/422 | |||||
| 映像フォーマット | 1080i | 1920 x 1080@59.94Hz, 1440 x 1080@59.94Hz ※ダウンコンバータ内蔵（エンコードモード時）:480i ※アップコンバータ内蔵（デコードモード時）:1080i |
||||
| 720p | 1280 x 720@59.94Hz | |||||
| 480i(NTSC) | 720 x 480@59.94Hz | |||||
| プロファイル/レベル | H.264 High422(8bit)/Main Profile Level4.1 | |||||
| 符号化制御モード | CBR | |||||
| 音声 | 入出力 | SDIエンベデッドオーディオ | 入出力 | SDIエンベデッドオーディオ | ||
| 仕様 | Linear PCM : SMPTE302M(16bit/20bit/24bit) MPEG-1 Audio layer Ⅱ, MPEG-2 AAC(LC)5.1ch(オプション) |
|||||
| 多重化 | ストリーム形式 | MPEG-2 TS(188/204byte) | ||||
| 入出力 | BNC端子 x 1をモード切替で使用 エンコーダモード（DVB-ASI出力x1） |
入出力 | BNC端子 x 1をモード切替で使用 デコーダモード（DVB-ASI入力x1） |
|||
| ビットレート | 最大80Mbps | |||||
| ネットワーク | 出力 | 100/1000BaseT x 2 RTP/UDP/IP(SMPTE ST 2022-2:2007, RFC3550) IPv4/IPv6対応 ユニキャスト/マルチキャスト対応 多地点送信（送信先2アドレスまで設定可能） PPPoE, FEC(SMPTE ST 2022-1:2007) ARQ(再送制御) |
入力 | 100/1000BaseT x 2 RTP/UDP/IP(SMPTE ST 2022-2:2007,RFC3550) IPv4/IPv6対応 ユニキャスト/マルチキャスト対応 PPPoE, FEC(SMPTE ST 2022-1:2007) ARQ(再送制御) |
||
| 制御 | 外部制御 | ネットワーク経由HTTP Web制御 | ||||
| 入力信号 | GenLock対応（デコーダモード時） | |||||
| 監視 | SNMPv2 | |||||
| 機器制御 | RS-232Cパススルー | |||||
| その他 | 重量 | 1.08kg | ||||
| 入力電源 | DC12V(11-25V), AC変換アダプタ添付 | |||||
| 外形寸法 | 1U 1/3(H:39mm W:146mm D:185mm) | |||||
| 温度条件 | 0~50°C(低温起動を除く/結露なきこと) | |||||
| 消費電力 | 35W | |||||
| オプション | ラックマウントキット（1U/3台）, マニュアル（マニュアルデータはCDにて標準添付） | |||||
| RoHS | 対応 | |||||
※記載されている会社名、製品名は一般的に各社の商標または登録商標です。
※製品の仕様・外観は予告なく変更されることがあります。
